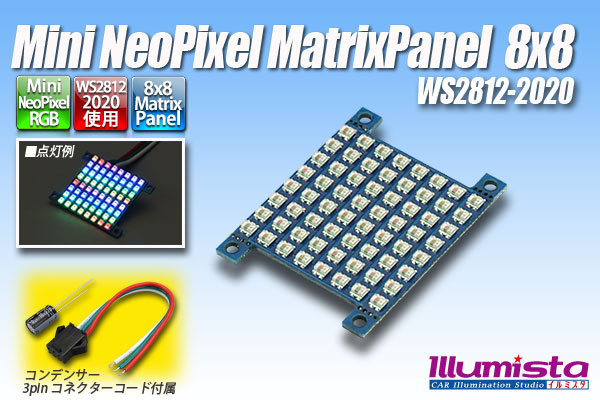

Mini NeoPixel Matrix Panel 8×8pixels

超極小のWS2812-2020パッケージを使用したNeoPixelのドットマトリクス基板です。
DC5Vの電源(別売)とNeo Pixelコントローラー(別売)を使うことによって

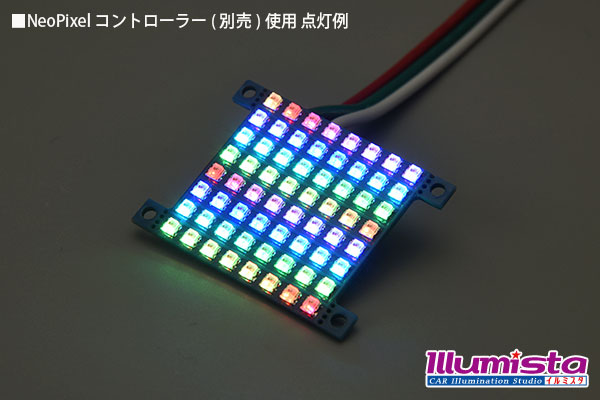

全点灯やグラデーション等の多彩なアクションで点灯させることができます。

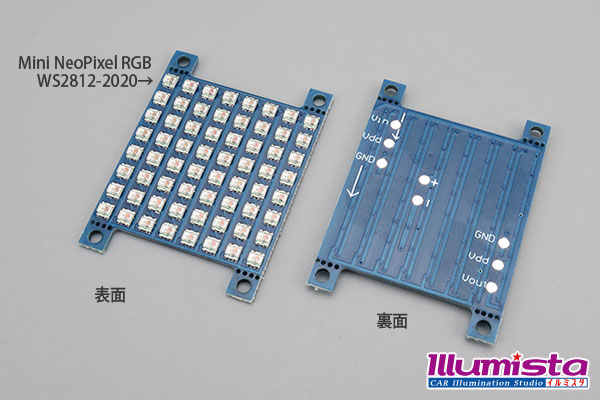

8×8に並んだ64灯LED基板には取り付け用の穴も用意されており、
オブジェやガジェットなどのちょっとした小物に組み込んだり
ワンポイントのイルミネーションとしてもお使いいただけます。

Arduinoなどのマイコンを使ってプログラムを作成できる方であれば、
一般的なNeoPixel(WS2811/WS2812)の照明として点灯制御することも可能です。


Mini NeoPixel Matrix Panel 8×8pixels　　2,380円/セット


■製品仕様

入力電圧： DC3.7V-5.3V（5V推奨）
定格電力： 5W (max.)
動作温度： -25〜+65℃
本体寸法： 27.2×36.0×2.1mm（約）
LED種類 ： WS2812-2020
発光色　： RGBフルカラー (G-R-B順)
LED数　 ： 64LED (カット不可、カスケード接続可能)
仕様　　： 非防水型

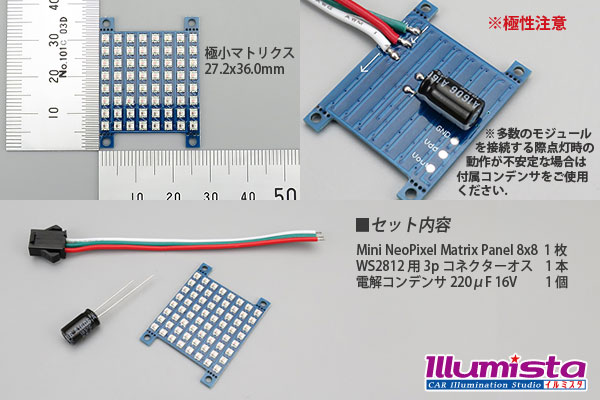

付属品　： WS2811用3Pコネクタ(オス) 100mm （約）
　　　　　 安定化用 電解コンデンサ 220μF16V　1個

※付属品を使用される場合には別途ハンダ付けが必要になります。
※ご使用の際にはDC5Vの電源とNeoPixel RGBコントローラーが必要になります。

点灯動画はこちら

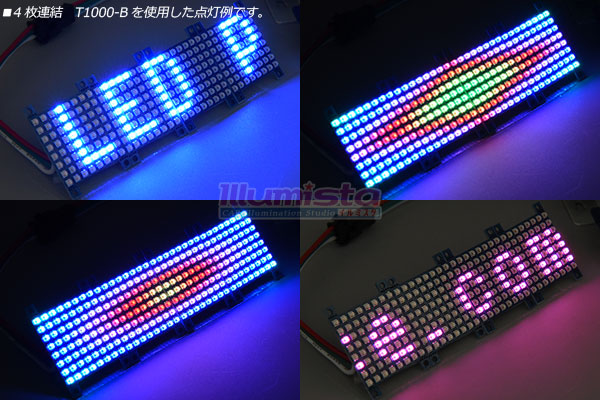

4枚連結してT1000-Bで点灯してみました。


中国製

■ご注意

※接続時には必ず極性をご確認ください。
※本製品は回路基板です。表面・裏面とも金属などが接触するとショートしますのでご注意ください。
※NeoPixelRGBコントローラー専用です。その他のコントローラで使用することはできません。
※コントローラ、DC電源は別売となります。ご使用のテープLEDにあわせて別途ご用意ください。
※接続する際には必ず電源を切ってから作業を行ってください。
※商品はすべて出荷前に点灯確認をしておりますが、
　取り付け前に必ず点灯確認をお願いいたします。
※当社製品以外のコントローラー等接続された場合には保証の対象外となります。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。


上記ご了承の上お買い求め下さい。
