T4.4 MidPowerLED 赤色 LP-T4.4CDSR [4321]

T4.4 MidPowerLED　赤色 LP-T4.4CDSR

T5ウェッジ球などに使用されている、0.5W MidPowerLEDです。

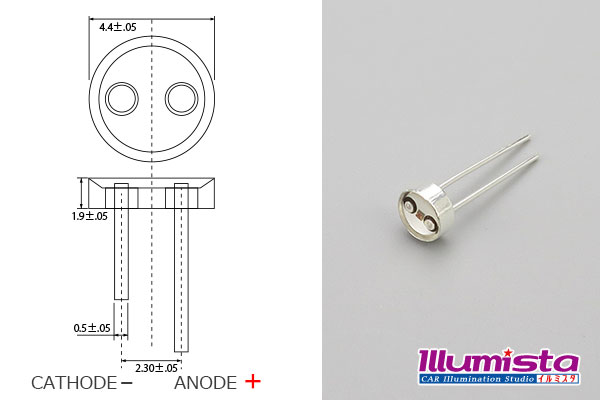

Φ4.4mmととても小さくて明るいLEDですので、狭い場所での光源にぴったりです。
スペースの無い場所での光ファイバー用の光源に、
広角タイプですので、ルームランプ・カーテシランプなどにもご利用下さい。

■販売単位をお選び下さい。
　10個セット　　 980円
　30個セット　 2,790円
　50個セット　 4,400円
　60個セット　 5,280円
100個セット　 7,800円
120個セット　 9,360円
バラ販売　　　　150円

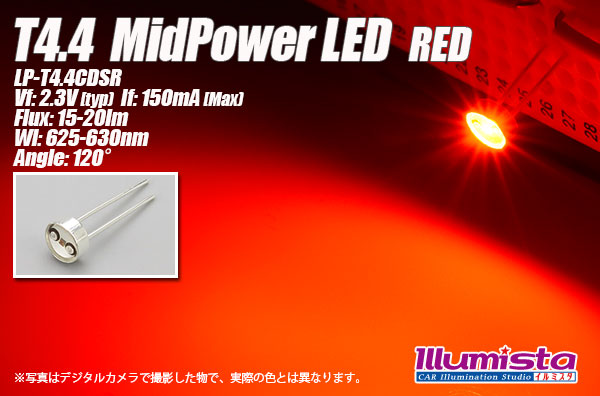

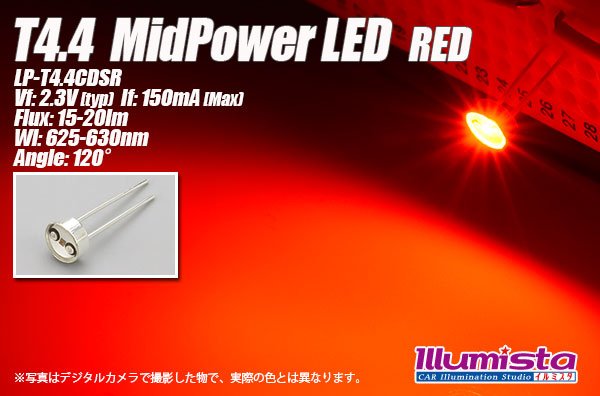

■T4.4 MidPowerLED　赤色 LP-T4.4CDSR
　Vf:2.3V(typ)
　If:150mA(Max)　※50mA以下での使用を推奨
　Flux:15-20lm
　Wl:625-630nm
　Angle:120°（2θ1/2）

中国製　オリジナル


光ファイバー照明作成例


■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）　※約45mA計算

　LED4個 (+)-【1/2W 120Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/2W 180Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1W 220Ω】-LED-LED-(-)
　LED1個 (+)-【1W 270Ω】-LED-(-)
　※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を
　　 並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例

○45mA流す場合　CRD E-153×3個並列　 LED1〜4個点灯

　　　　 【CRD E-153】
　 (+)-　【CRD E-153】　-LED-LED-LED-LED-(-)
　　　　 【CRD E-153】

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

※ご注意※　
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
赤色で届く訳ではございませんのでご了承ください。
