デイライトコントローラー取付/製作例

※こちらの製作例はイベント展示用です。公道走行はできませんのでご注意ください。

今回は、ネオンチューブライトを使ってデイライト風イルミネーションを製作してみました。

点灯させたいLEDライト、車両や通線箇所に合わせた延長配線、配線同士を接続するギボシ端子、電源取り出しアイテム(今回はスプライス)を本製品とは別に適宜ご準備ください。

画像を参考に出力側を結線していきます。

ネオンチューブライトをカットし配線をハンダ付けします。

絶縁・防水処理として、切断面とハンダ付け部分にシリコンボンドを塗布しました。

延長配線と出力配線は取外しが可能なギボシ端子を使用しております。

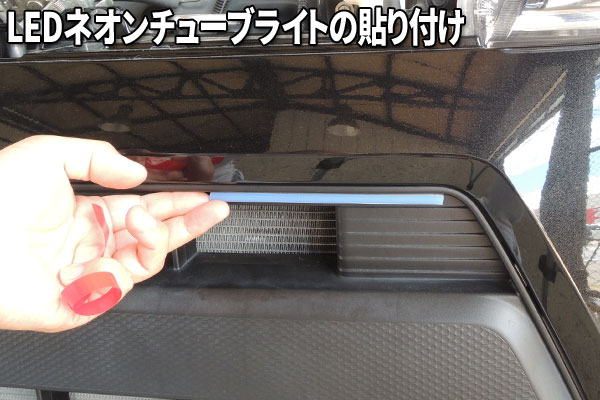

貼り付け部分の脱脂を行い、ネオンチューブライトを貼り付けます。

今回は　シリコーンゴム用両面テープ [5871]　を使用して貼り付けます。

取付けの際は、点灯させたいLEDに合わせた接着方法をお選びください。

入力側配線の接続を行います。

今回はヘッドライト裏のハーネスにスモール配線とアース配線を接続します。

IG電源を接続する白線は、ヒューズＢＯＸ付近から分配しております。

・赤線(SMALL)　→　車両スモール配線へ

・白線(IG 12V+)　→　車両IG(イグニッション)電源へ

・黒線(GND)　→　車両アース配線へ

今回はスプライスを使用して配線を分岐しておりますが、

必ず絶縁・防水処理を実施してください。

コントローラー本体の調光ダイヤルが調整しやすいように固定する事をおススメいたします。

余剰配線をを結束バンド等でまとめて固定しておきます。

イグニッションONで100％点灯します。(光量調整不可)

スモールONで減光点灯します。

※周囲が暗いためスモールと連動してヘッドライトも点灯しております

ダイヤルの0～9(0%～70%)からお好みの光量に調整してください。

調整が終われば作業完了です。

■ご注意

　※本製品はイベント・展示用となり公道では使用できません。

　※接続時には必ず電源を切り、極性をよくご確認の上接続してください。

　※本製品は防水ではございません。

　　水のかかる場所等では必ず防水処理が必要です。

　※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
